iTEC-C7 Startpaket 20 L mit iTEC-MB 7200 für längere Erprobung und regelmäßige Anwendungen mit Minimalmengenschmierung
Das iTEC-C7 Startpaket 20 L kombiniert den iTEC-C7 Sprühkopf mit abgestimmtem Zubehör und 20 L wasserbasiertem iTEC-MB 7200 Kühlschmierstoff. Es ist für Anwender gedacht, die Minimalmengenschmierung über einen längeren Zeitraum erproben oder regelmäßig in überschaubaren Anwendungen einsetzen möchten.
Die Kombination aus Sprühkopf, Druckluftregelung, Flüssigkeitsdosierung und Kühlschmierstoff erleichtert den praxisnahen Einstieg und unterstützt eine saubere, sparsame und kontrollierte Anwendung.
Das Sprühsystem ist mit manueller Steuerung per Kipphebelventil oder mit elektrischer Steuerung per 24 V DC Magnetventil erhältlich.
Kurzprofil
- Produkttyp: Startpaket für Minimalmengenschmierung
- Systemfamilie: iTEC-C Venturi-Sprühsystem
- Sprühkopf: iTEC-C7 mit einem Kugelgelenkschlauch und einer Punktstrahldüse
- Kühlschmierstoff: 20 L iTEC-MB 7200, geliefert als 2 × 10 L Gebinde
- Ausführung des Sprühsystems: manuelle Steuerung per Kipphebelventil oder elektrische Steuerung per 24 V DC Magnetventil
- Einsatzbereich: längere Tests, laufende Anwendungen, Nachrüstungen und höherer Kühlschmierstoffbedarf

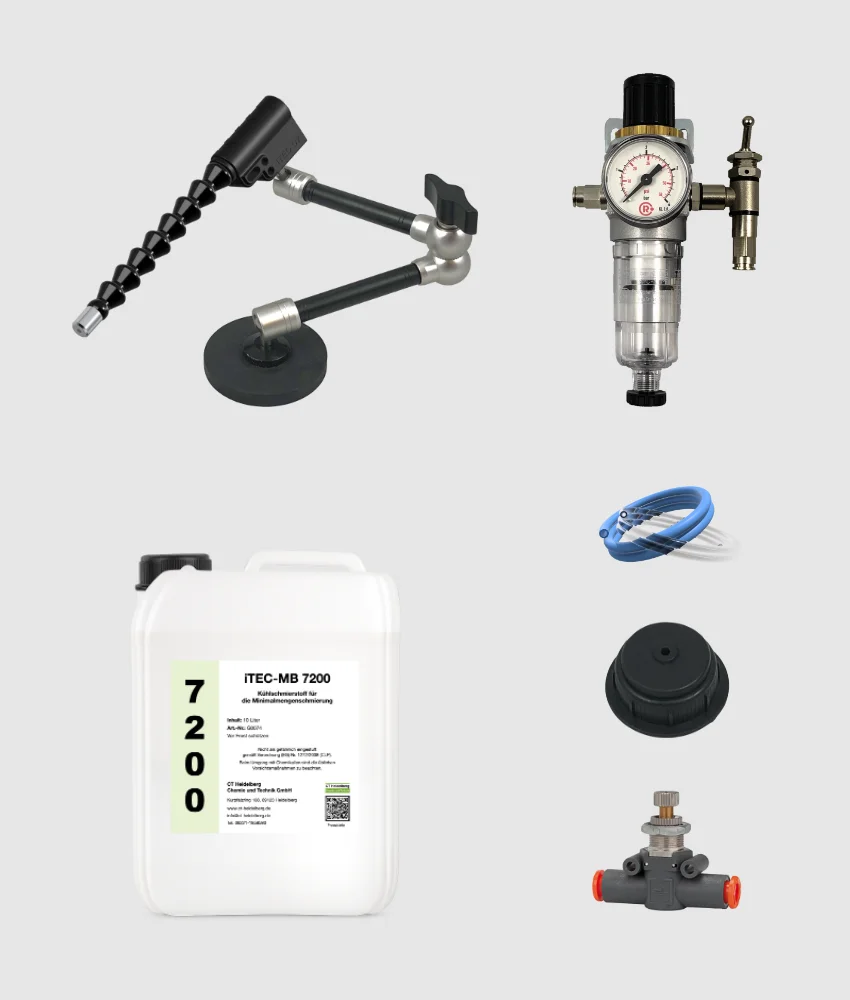

Was ist im iTEC-C7 Startpaket 20 L enthalten?
Das Startpaket enthält die wichtigsten Komponenten für den Aufbau einer kompakten Minimalmengenschmierung. Die Ausführung basiert auf dem iTEC-C7 Sprühkopf mit einem flexibel ausrichtbaren Kugelgelenkschlauch und einer Punktstrahldüse.
- iTEC-C7 Sprühkopf mit 120 mm Kugelgelenkschlauch und Punktstrahldüse A2
- Steuerungsmodul in manueller oder elektrischer Ausführung
- Filterregler mit Manometer zur Einstellung des Luftdrucks
- Ständer mit Zentralklemmung und gummiertem Magnetfuß zur Positionierung des Sprühkopfs
- je 2,5 m Luft- und Flüssigkeitsschlauch
- Inline-Drosselventil zur Regulierung der Flüssigkeitsmenge
- Kanisterdeckel mit Drehdurchführung
- 20 L wasserbasierter iTEC-MB 7200 Kühlschmierstoff, geliefert als 2 × 10 L Gebinde
- Betriebsanleitung für Inbetriebnahme und Einstellung
Zusätzlich erforderlich: Für den Betrieb wird eine geeignete Druckluftversorgung benötigt. Bei der elektrischen Ausführung ist außerdem eine passende 24 V DC-Ansteuerung erforderlich.
Warum ein abgestimmtes Startpaket sinnvoll ist
Bei der Minimalmengenschmierung entscheidet nicht allein das Sprühsystem über das Ergebnis. Wichtig ist das Zusammenspiel aus Sprühkopf, Druckluft, Einstellung, Positionierung und Kühlschmierstoff. Deshalb wird das iTEC-C7 als Startpaket mit passendem iTEC-MB 7200 Kühlschmierstoff angeboten.
Die abgestimmte Kombination erleichtert den Einstieg, reduziert Auswahlaufwand und unterstützt eine saubere, sparsame und kontrollierte Anwendung. Besonders bei längeren Tests, laufenden Anwendungen und höherem Kühlschmierstoffbedarf ist es hilfreich, wenn Sprühsystem und Kühlschmierstoff von Anfang an zusammen betrachtet werden.
Technische Einordnung des iTEC-C7 Sprühsystems
iTEC-C bezeichnet die kompakte Venturi-Sprühsystemfamilie für die Minimalmengenschmierung. Das hier angebotene Startpaket enthält den iTEC-C7 Sprühkopf mit einem Kugelgelenkschlauch und einer Punktstrahldüse. Diese Ausführung eignet sich besonders für definierte Sprühstellen, bei denen der Kühlschmierstoff gezielt an eine gut zugängliche Wirkzone gebracht werden soll.
Das System arbeitet selbstansaugend nach dem Venturi-Prinzip. Der Kühlschmierstoff wird aus einem drucklosen Vorratsbehälter angesaugt und im Sprühkopf mit der Druckluft zusammengeführt. Ein separater Druckbehälter ist nicht erforderlich.
Die Druckluft wird über den Filterregler eingestellt. Die Flüssigkeitsmenge wird über ein Inline-Drosselventil im Flüssigkeitsschlauch reguliert. Der Sprühvorgang kann je nach Ausführung manuell über ein Kipphebelventil oder elektrisch über ein 3/2-Wege-Magnetventil geschaltet werden.
Als Druckluftversorgung eignet sich saubere, trockene und ölreduzierte Werkstattdruckluft. Der Betriebsdruck am Filterregler liegt typischerweise bei ca. 1,8–3,0 bar; der Luftverbrauch beträgt etwa 5–7 l/min pro iTEC-C7 Sprühkopf. Entscheidend ist, dass die Druckluftversorgung den eingestellten Druck während des Sprühvorgangs stabil bereitstellt.
| Systemprinzip | Selbstansaugendes Venturi-Sprühsystem |
| Sprühkopf | iTEC-C7 Sprühkopf mit Punktstrahldüse A2 |
| Betriebsdruck | ca. 1,8–3,0 bar |
| Luftverbrauch | ca. 5–7 l/min pro iTEC-C7 Sprühkopf |
| Flüssigkeitsregelung | Inline-Drosselventil im Flüssigkeitsschlauch |
| Druckluftregelung | Filterregler mit Manometer |
| Schaltung | manuell per Kipphebelventil oder elektrisch per 3/2-Wege-Magnetventil |
| Geeignete Medien | wasserbasierte, niedrigviskose MMS-Kühlschmierstoffe bis ca. 10 mm²/s bei 40 °C |
| Schläuche | je 2,5 m Luft- und Flüssigkeitsschlauch |
| Düsenausrichtung | 120 mm Kugelgelenkschlauch zur flexiblen Positionierung |
Mit iTEC-MB 7200 als abgestimmtem Standard-Kühlschmierstoff
Das Startpaket wird standardmäßig mit 20 L iTEC-MB 7200 geliefert. Dieser wasserbasierte MMS-Kühlschmierstoff ist breit einsetzbar und eignet sich dadurch besonders gut als Standardmedium für längere Erprobungen und regelmäßige Anwendungen mit Minimalmengenschmierung.
Die Lieferung erfolgt als 2 × 10 L Gebinde. Dadurch lässt sich der Kühlschmierstoff gut lagern, dosiert nachfüllen und bei laufenden Anwendungen schrittweise verbrauchen.
Auf Anfrage kann das Startpaket auch mit einem anderen iTEC-Kühlschmierstoff aus dem iTEC-MB Sortiment zusammengestellt werden – passend zu Werkstoff, Bearbeitung und gewünschtem Rückstandsverhalten.
Wenn Sie unsicher sind, welcher Kühlschmierstoff zu Ihrer Anwendung passt, beraten wir Sie gerne.
Typische Anwendungen
Das iTEC-C7 Startpaket 20 L eignet sich besonders für längere MMS-Erprobungen und laufende Anwendungen, bei denen der Kühlschmierstoff gezielt an eine definierte Bearbeitungsstelle gebracht werden soll. Typische Einsatzbereiche sind Werkstattlösungen, kleinere bis mittlere Maschinen, Nachrüstungen ohne Druckbehälter und regelmäßige Anwendungen mit erhöhtem Kühlschmierstoffbedarf.
- Bohren, Sägen, Trennen und leichte Fräsarbeiten
- Werkstattlösungen, kleinere bis mittlere Maschinen und manuelle Arbeitsplätze
- definierte Bearbeitungsstellen mit gut zugänglicher Wirkzone
- Nachrüstungen ohne separaten Druckbehälter
- längere Tests und laufende Anwendungen mit Minimalmengenschmierung
- Anwendungen mit wasserbasierten, niedrigviskosen MMS-Kühlschmierstoffen
Wann sollte die Anwendung vorab geprüft werden?
Bei anspruchsvolleren Anwendungen sollte vorab geprüft werden, ob das iTEC-C7 System zum Prozess passt. Das gilt besonders bei mehreren Schmierstellen, langen Leitungswegen, schwer zugänglichen Wirkstellen oder sehr hohen Prozesslasten.
- mehrere Schmierstellen
- lange Leitungswege
- stark wechselnde Bearbeitungspositionen
- schwer zugängliche Wirkstellen
- sehr hohe Prozesslasten
- komplexe automatisierte Anlagen
- Anwendungen mit höher viskosen Medien
Warum die 20-L-Ausführung?
Das iTEC-C7 Startpaket 20 L ist die größere Ausführung für Anwender, die Minimalmengenschmierung über einen längeren Zeitraum erproben oder regelmäßig einsetzen möchten. Es eignet sich besonders, wenn nach ersten Versuchen ein höherer Kühlschmierstoffbedarf absehbar ist.
Die 20-L-Ausführung bietet mehr Reserve für längere Tests, laufende Anwendungen und wiederkehrende Bearbeitungen. Die Lieferung als 2 × 10 L Gebinde erleichtert Lagerung, Handhabung und Nachfüllung.
Unsicher, ob das Startpaket zu Ihrer Anwendung passt?
Wenn Sie nicht sicher sind, ob das iTEC-C7 Startpaket 20 L zu Ihrer Maschine, Bearbeitung oder Ihrem Werkstoff passt, prüfen wir gerne die Rahmenbedingungen. Besonders wichtig sind Maschine, Bearbeitung, Werkstoff, Zugänglichkeit der Wirkstelle, Druckluftversorgung und gewünschter Kühlschmierstoff.
Häufige Fragen zum iTEC-C7 Startpaket 20 L
Benötigt das iTEC-C7 Startpaket einen Druckbehälter?
Nein. Das iTEC-C7 arbeitet selbstansaugend nach dem Venturi-Prinzip und kommt ohne separaten Druckbehälter aus. Der Kühlschmierstoff wird aus einem drucklosen Vorratsbehälter angesaugt.
Welche Druckluftversorgung wird für das iTEC-C7 benötigt?
Für den Betrieb eignet sich saubere, trockene und ölreduzierte Werkstattdruckluft. Der Betriebsdruck liegt typischerweise bei ca. 1,8–3,0 bar; der Luftverbrauch beträgt etwa 5–7 l/min pro iTEC-C7 Sprühkopf.
Welche Kühlschmierstoffe eignen sich für das iTEC-C7?
Das iTEC-C7 ist besonders auf dünnflüssige, wasserbasierte MMS-Kühlschmierstoffe ausgelegt. Das Startpaket wird standardmäßig mit iTEC-MB 7200 geliefert. Andere iTEC-Kühlschmierstoffe aus dem iTEC-MB Sortiment können bei speziellen Anforderungen auf Anfrage zusammengestellt werden.
Was ist der Unterschied zwischen manueller und elektrischer Steuerung?
Bei der manuellen Ausführung wird der Sprühvorgang über ein Kipphebelventil geschaltet. Bei der elektrischen Ausführung erfolgt die Schaltung über ein 3/2-Wege-Magnetventil mit 24 V DC Spule. Diese Variante eignet sich besonders, wenn der Sprühvorgang über die Maschinensteuerung ausgelöst werden soll.
Für welche Anwendungen ist das 20-L-Startpaket geeignet?
Das 20-L-Startpaket eignet sich besonders für längere Tests, laufende Anwendungen, regelmäßige Werkstattnutzung und Anwender mit höherem Kühlschmierstoffbedarf.
Wie wird der Kühlschmierstoff im 20-L-Startpaket geliefert?
Der Kühlschmierstoff wird als 2 × 10 L Gebinde geliefert. Das erleichtert Lagerung, Handhabung und schrittweises Nachfüllen.
Wann sollte ich vor dem Kauf Rücksprache halten?
Eine technische Prüfung ist sinnvoll, wenn mehrere Schmierstellen, lange Leitungswege, schwer zugängliche Wirkstellen, sehr hohe Prozesslasten oder komplexe automatisierte Anlagen vorliegen.
